可调多轴钻床
详细信息
：

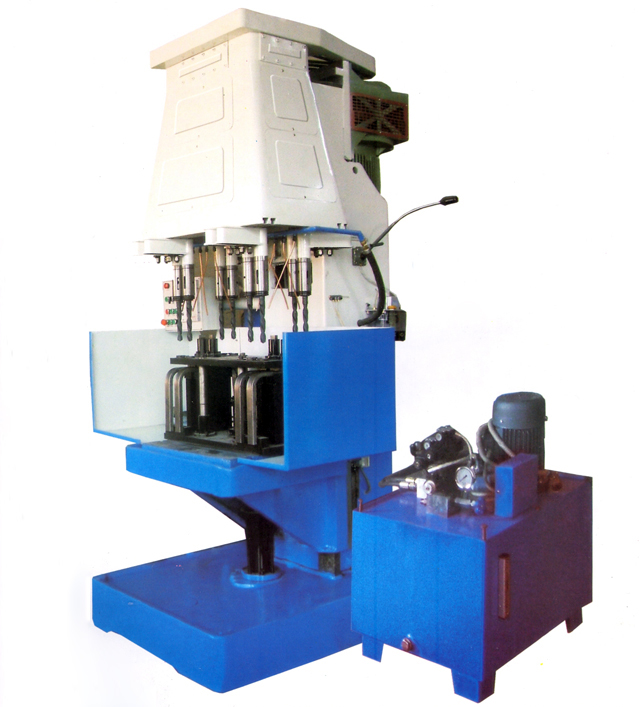

可调多轴钻床
| 型号规格 | KZ2-B5-8 | KZ2-B5-10 | KZ2-B5-12 | KZ2-B5-14 | KZ2-B5-16 | KZ2-B6-14 | KZ2-B6-16 | KZ2-B6-18 | KZ2-B6-20 |
| 主轴数 | 8 | 10 | 12 | 14 | 16 | 14 | 16 | 18 | 20 |
| 主轴锥孔 | 莫氏三号 |
莫氏三号 |
莫氏三号 |
莫氏三号 |
莫氏二号 | 莫氏三号 | 莫氏三号 | 莫氏二号 | 莫氏二号 |
| 最大钻孔直径 |
铸铁Φ30 钢Φ27 |
铸铁Φ28 钢Φ26 |
铸铁Φ26 钢Φ23 |
铸铁Φ24 钢Φ21 |
铸铁Φ22 钢Φ18 |
铸铁Φ26 钢Φ24 |
铸铁Φ24 钢Φ22 |
铸铁Φ23 钢Φ21 |
铸铁Φ21 钢Φ18 |
| 加工范围 | Φ380-Φ460 | Φ380-Φ460 | Φ380-Φ460 | Φ380-Φ460 | Φ380-Φ460 | Φ380-Φ460 | Φ380-Φ460 | Φ380-Φ460 | Φ380-Φ460 |
| 900X150 | 900X150 | 900X150 | 900X150 | 900X150 | 900X150 | 900X150 | 900X150 | 900X150 | |
| 主轴端面到工作台距离（mm） |
220-460 （470-710） |
220-460 （470-710） |
220-460 （470-710） |
220-460 （470-710） |
220-460 （470-710） |
220-460 （470-710） |
220-460 （470-710） |
220-460 （470-710） |
220-460 （470-710） |
| 工作台面（mm） | 800X680 | 800X680 | 800X680 | 800X680 | 800X680 | 800X680 | 800X680 | 800X680 | 800X680 |
| 中心轴轴心线至导轨距离 | 320 | 320 | 320 | 320 | 320 | 320 | 320 | 320 | 320 |
|
主轴转速（r/min） (无级调速) |
200-400r/min | 200-400r/min | 200-400r/min | 200-400r/min | 200-400r/min | 200-400r/min | 200-400r/min | 200-400r/min | 200-400r/min |
| 工作总送进行程 | （300）180 | （300）180 | （300）180 | （300）180 | （300）180 | （300）180 | （300）180 | （300）180 | （300）180 |
| 送进运动 |
液压驱动 无级调速 |
液压驱动 无级调速 |
液压驱动 无级调速 |
液压驱动 无级调速 |
液压驱动 无级调速 |
液压驱动 无级调速 |
液压驱动 无级调速 |
液压驱动 无级调速 |
液压驱动 无级调速 |
| 工作台最大送进力kg | 3500 | 3500 | 3500 | 3500 | 3500 | 3500 | 3500 | 3500 | 3500 |
| 主轴间最小距离 | 56（48） | 56（48） | 56（48） | 56（48） | 56（48） | 56（48） | 56（48） | 56（48） | 56（48） |
| 主电动机（KW） |
YCT225-4A 11 |
YCT225-4A 11 |
YCT225-4A 11 |
YCT225-4A 11 |
YCT225-4A 11 |
YCT225-4B 15 |
YCT225-4B 15 |
YCT225-4B 15 |
YCT225-4B 15 |
|
液压驱动电机 （KW） |
Y90L-4 1.5 |
Y90L-4 1.5 |
Y90L-4 1.5 |
Y90L-4 1.5 |
Y90L-4 1.5 |
Y90L-4 1.5 |
Y90L-4 1.5 |
Y90L-4 1.5 |
Y90L-4 1.5 |
| 重量（kg）液压站除外 | ~3500 | ~3500 | ~3550 | ~3600 | ~3650 | ~3700 | ~3750 | ~3800 | ~3850 |
|
外形尺寸 （长X宽X高） |
1370X 1020X 2388 （2638） |
1370X 1020X 2388 （2638） |
1370X 1020X 2388 （2638） |
1370X 1020X 2388 （2638） |
1370X 1020X 2388 （2638） |
1370X 1020X 2388 （2638） |
1370X 1020X 2388 （2638） |
1370X 1020X 2388 （2638） |
1370X 1020X 2388 （2638） |
技术参数仅供参考，按供需双方协议制作。
